Suvilahden piippu-urakassa puhallettiin yhteen hiileen heti suunnittelusta lähtien

Helsingin Suvilahdessa sijaitsevan Kattilahallin piippukaksikosta toinen sai pintaansa uudet tiilet ja muuraukset. Telinekataja toteutti kohteeseen tehokkaan ja turvallisen urakoinnin mahdollistavat rakennustelineet, joiden suunnittelu edellytti jopa poikkeuksellisen tiivistä yhteistyötä urakoitsijan kanssa.

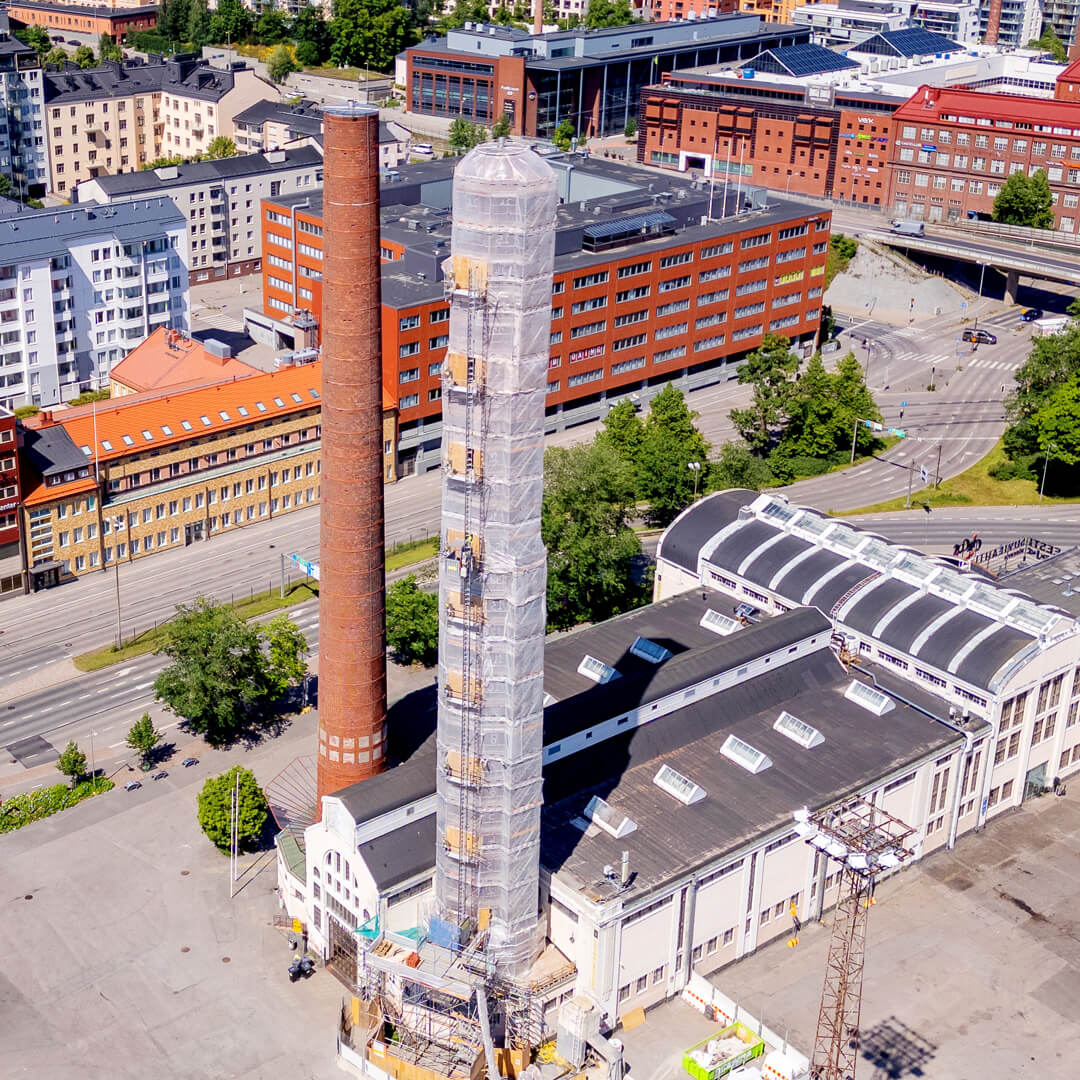

Telinekataja Suvilahden piippu ulkokuva

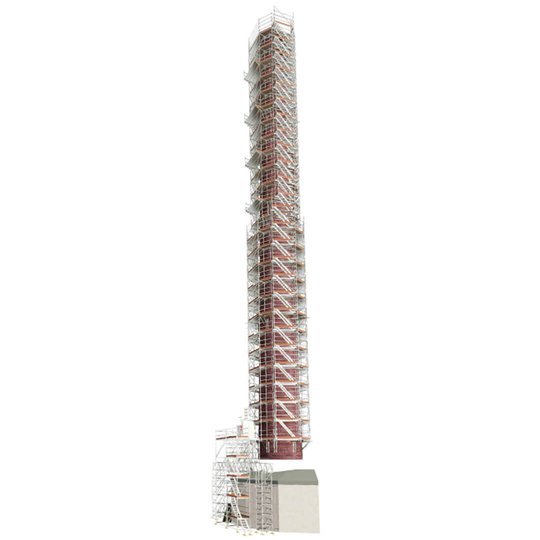

Suvilahden poikkeuksellisessa telineprojektissa hyödynnettiin myös 3D-suunnittelua. ”Mallin avulla saatoimme havainnollistaa, että ratkaisumme on toimiva”, Lomakin kertoo.

Telinekataja Suvilahden piippu suunnittelukuva

Vuonna 1909 valmistunut Suvilahden höyryvoimala oli viime vuosisadan alussa yksi Helsingin merkittävimmistä rakennusprojekteista, ja kiinteistö lukeutuu edelleen valtakunnallisesti tärkeisiin rakennettuihin kulttuuriympäristöihin. Ajan hammas ja kohteen sijainti meri-ilmaston äärellä ovat aiheuttaneet sen, että kansan suussa Kattilahallinakin tunnetun kiinteistön savupiippuja on jouduttu korjaamaan historian saatossa useampaan kertaan.

Vuonna 2025 oli jälleen idänpuoleisen savupiipun aika saada uudet tiilet ja muuraukset pintaansa. Projektin urakoitsijana toimi Rappaustekniikka Laurell Oy, joka valitsi telineiden suunnittelijaksi ja toimittajaksi Telinekatajan.

– Telinekatajan valintaan vaikuttivat heti laskentavaiheessa annettu ennakkotarjous sekä realistinen luonnossuunnitelma toteutuksesta. Lisäksi halusimme mukaan riittävän ison ja kokeneen telinetoimittajan, koska tiesimme telineiden toteutussuunnitelman ja niihin liittyvien kuormituslaskemien olevan haasteellisia, projektipäällikkö Antti Virta kuvailee.

Telinekatajan työnjohtaja Joni Lomakin kertoo Suvilahden piippuprojektin olleen mielenkiintoinen ja innostava haaste heti sen suunnitteluvaiheesta lähtien.

– Yli 60 metrin korkeuteen meren pinnasta nouseva ja alhaalta ylös kapeneva savupiippu oli jo muodoltaan sitä lajia, että telineratkaisujen suunnitteluun piti panostaa aivan erityisellä pohdinnalla ja huolellisuudella. Haasteita tuotti erityisesti se, että telineitä ei voitu aloittaa maasta, vaan ne piti perustaa piipun kyljestä ylöspäin, Lomakin kertoo.

– Lisäksi piipun tiilipinta oli vanha ja hauras, ja myös syvemmän rakenteen kantavuuteen liittyi vielä suunnittelun alkuvaiheessa epävarmuuksia, hän lisää.

Placeholder image
”Telinekatajan työnjohtaja otti haastavan projektin heti alkumetreillä hyvään hallintaansa”, Rappaustekniikka Laurellin Antti Virta toteaa.

Luotettava ratkaisu löydettiin urakoitsijan kanssa yksissä tuumin

Poikkeuksellisessa piippuprojektissa optimaalisesti toimivan telineratkaisun suunnittelu aloitettiin maaliskuussa 2025. Yhteistyö Rappaustekniikka Laurellin ja Telinekatajan välillä toimi Antti Virran mukaan erittäin hyvin.

– Kävimme yhdessä läpi projektin reunaehdot, riskitekijät ja mahdollisuudet, minkä jälkeen Telinekataja lähti suunnittelemaan telineitä, jotka palvelivat meidän tarpeitamme, Virta kertoo.

– Kun matkan varrella tuli eteen rakenteiden kantavuuteen liittyviä haasteita, puhalsimme jatkuvasti yhteen hiileen.

Yhteisten testausten tuloksena keksittiin hyödyntää piipun pintaan tukeutuvia lisävahvikkeita. Niiden avulla kantavuuslaskelmat saatiin täsmäämään ja lopulta myös rakennuttaja vakuutettua ehdotetun toteutuksen soveltuvuudesta.

– Telinekatajan suunnittelijat reagoivat hyvinkin nopealla aikataululla myös ulkopuolisen tarkastajan selvityspyyntöihin, Virta kuvailee kiittäen.

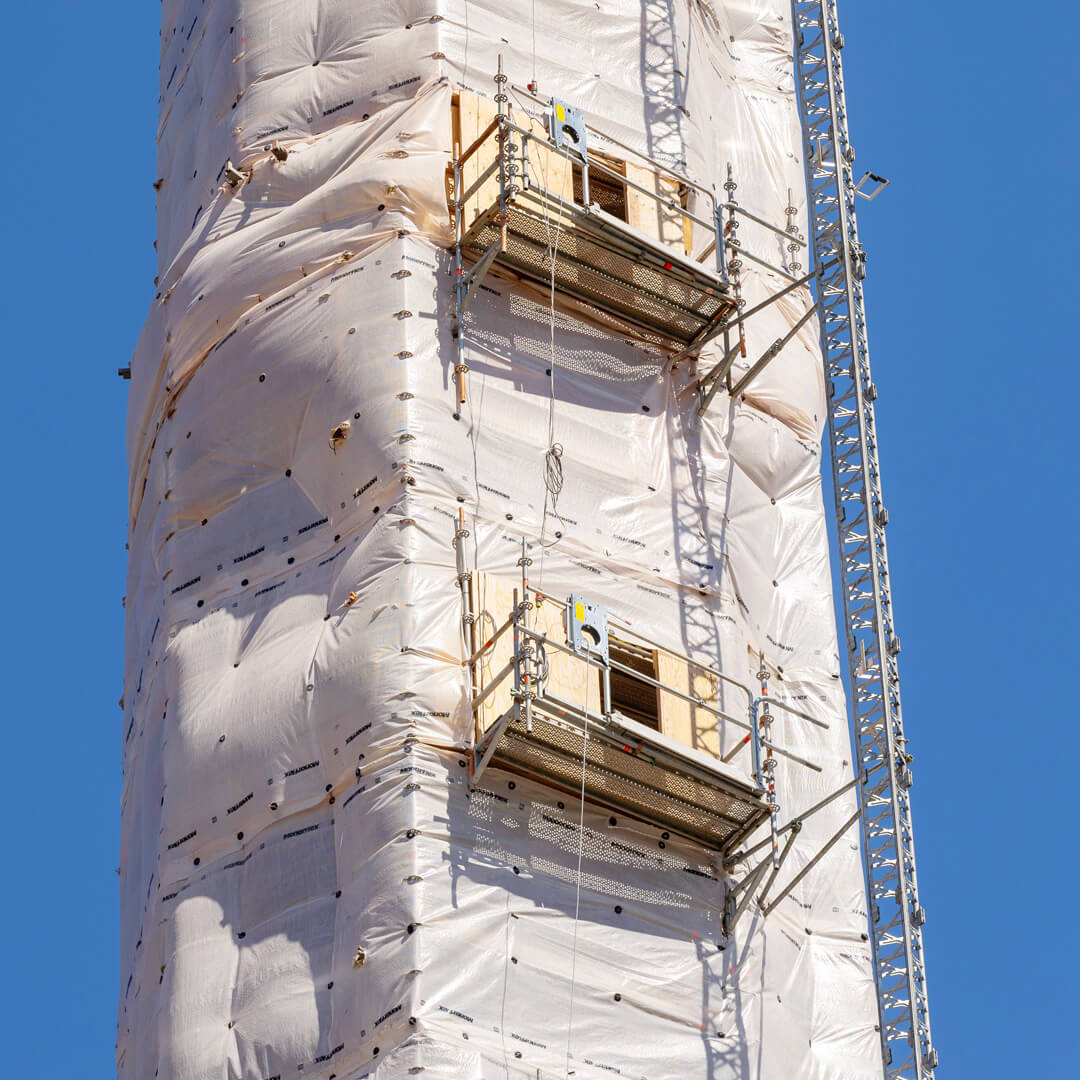

Lopulta Suvilahden piipun ympärille toteutettiin telineet, jotka perustettiin Vepe- konsoleiden päälle.

– Päädyimme kiinnittämään konsolit suoraan piipun kylkeen porattavia kierretankoja käyttäen, Joni Lomakin kertoo.

– Koska piipun muoto kapeni alhaalta ylös, tarvittiin koko matkan kattamiseen yhteensä neljä riviä konsoleita. Tällä mallilla varmistuttiin siitä, että työskentelyetäisyydet säilyivät tehokkaina, turvallisina ja ergonomisina sekä teline itsessään vakaana, hän lisää.

Placeholder image
”Telinekatajan tiimi reagoi suunnitteluvaiheessa hyvinkin nopealla aikataululla ulkopuolisen tarkastajan selvityspyyntöihin”, Antti Virta kiittää.

Asennus tehtiin ripeästi, mutta työntekijöiden ja ympäristön turvallisuus edellä

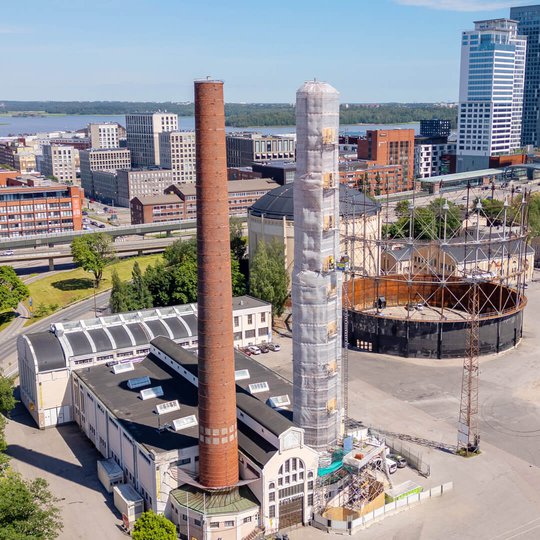

Suvilahden maamerkkiä ympäröivät telineet ja muun muassa pölynhallinnan kannalta keskeiset Monarflex-pressut saatiin valmiiksi toukokuussa 2025, Joni Lomakinin mukaan vain päiviä ennen tapahtumistaan tunnetun alueen tärkeää kesäsesonkia.

– Vaikka huolellinen suunnittelu otti aikansa, se oli ehdottomasti sen arvoista. Yhdessä laadittujen suunnitelmien sekä varsin avaran ja esteettömän työmaa- alueen ansiosta asennus onnistui ripeässä tahdissa. Pysyimme aikataulussa, ja se on pääasia, Lomakin kertoo.

– Kattilahallin kiinteistö oli jatkuvasti käytössä, mutta meidän tekemisen välittömässä läheisyydessä ei onneksi ollut julkisia kulkureittejä. Silti pidimme koko ajan huolta siitä, ettei kehenkään kohdistunut mitään turvallisuusriskejä. Kokonaisvaltainen työturvallisuus on meidän tärkeintä osaamistamme, hän painottaa.

Rappaustekniikka Laurellin Antti Virta kertoo yhteistyön Telinekatajan kanssa toimineen kaiken kaikkiaan hyvin. Erityiset kiitokset hän antaa nopeasta reagoinnista, suunnitteluosaamisesta ja projektinhallinnasta.

– Telinekatajan työnjohtaja otti hankkeen heti alkumetreillä hyvään hallintaansa. Tilaajan tarpeet sekä kohteen erityispiirteet otettiin huomioon ja toteutus sovitettiin tilaajan määrittämän aikaikkunan sisälle. Voin suositella Telinekatajaa kumppaniksi erityisesti tällaisiin erikoisempiin telineprojekteihin, joissa tarvitaan kovaa rakenneteknistä suunnitteluosaamista ja hyvää projektinhallintakykyä, Virta sanoo lopuksi.
